4-Channel Mobile DVR

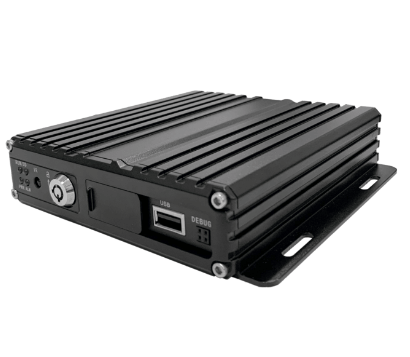

S504 四鏡頭行車記錄器（視野輔助系統）
採用海思高性能影像處理晶片、H.264 高壓縮編碼，支援 4 路 AHD 百萬高清影像輸入與即時錄影；內建 GPS／4G／WIFI 擴充，SD 卡最大支援 512G，寬電壓車載電源設計，體積輕巧、安裝便利，為大型車輛視野輔助與行車紀錄的理想選擇。
符合歐盟個資法規Google 安全認證
4 路
AHD 高清影像輸入
H.264
高壓縮編碼
SD 512G
最大記憶卡儲存
4G · GPS · WIFI
完整擴充連線

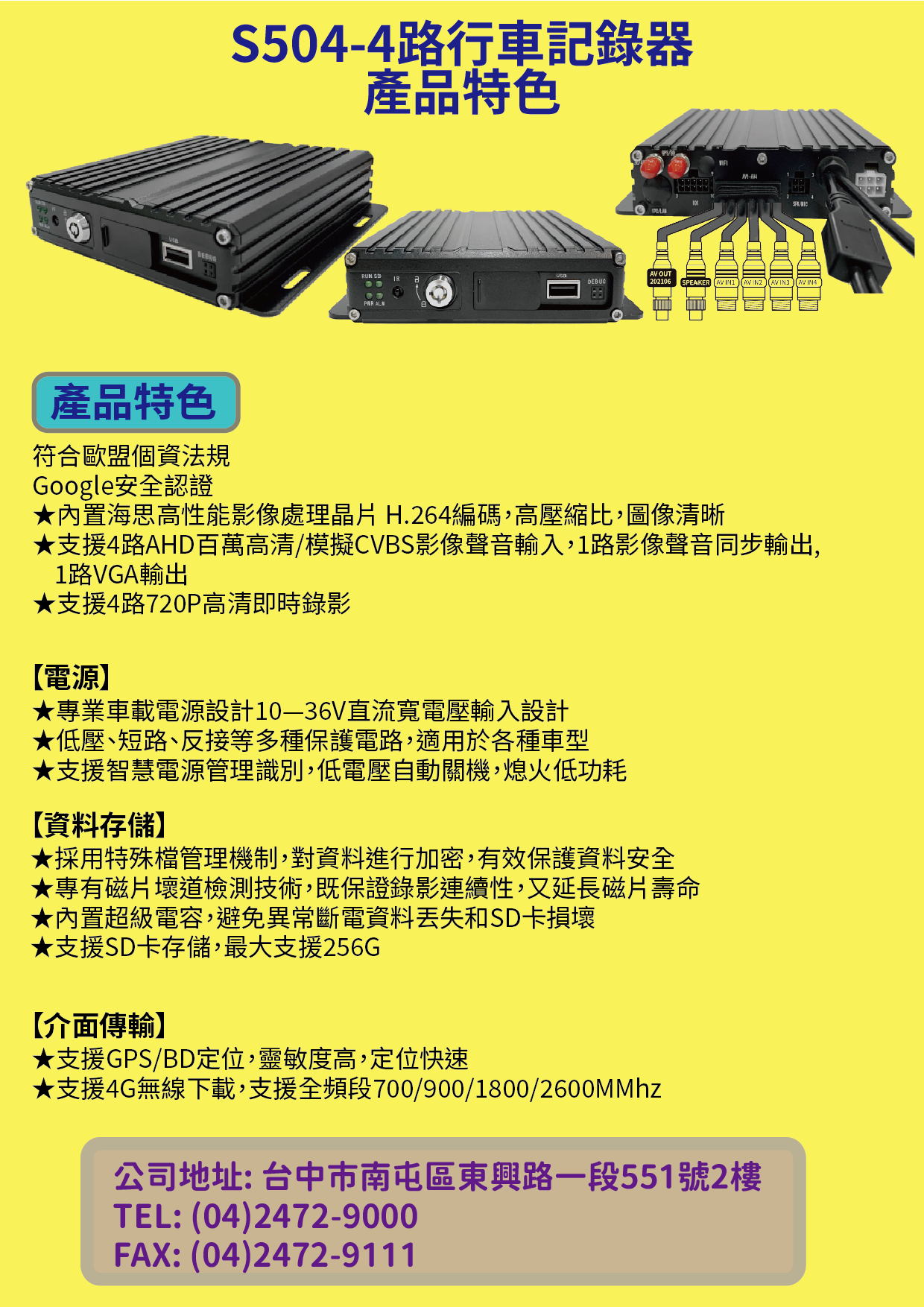

Features
產品特色
影像規格
- 內置海思高性能影像處理晶片，H.264 編碼、高壓縮比、圖像清晰。
- 支援 4 路 AHD 百萬高清／模擬 CVBS 影像聲音輸入。
- 1 路影像聲音同步輸出、1 路 VGA 輸出。
- 支援 4 路 720P 高清即時錄影。
電源設計
- 專業車載電源設計，10～36V 直流寬電壓輸入。
- 低壓、短路、反接等多種保護電路，適用於各種車型。
- 支援智慧電源管理識別，低電壓自動關機、熄火低功耗。
資料存儲
- 採用特殊檔管理機制，對資料加密，有效保護資料安全。
- 專有磁片壞道檢測技術，保證錄影連續性並延長磁片壽命。
- 內置超級電容，避免異常斷電造成資料丟失和 SD 卡損壞。
- 支援 SD 卡儲存，最大支援 512G。
介面傳輸
- 支援 GPS／BD 定位，靈敏度高、定位快速。
- 支援 4G 無線下載，全頻段 700／900／1800／2600MHz（搭配中華電信門號，選購）。
- 支援 WIFI 無線下載，802.11b／g／n，頻率 2.4GHz。
Specifications
產品詳細規格
| 項目 | 設備參數 | 性能指標 |
|---|---|---|
| 系統 | 主處理器 | Hi3520DV200 |
| 作業系統 | 嵌入式 Linux 作業系統 | |
| 操作語言 | 中文／英文 | |
| 操作介面 | 圖形化功能表操作介面，支援滑鼠操作 | |
| 密碼安全 | 使用者密碼、管理員密碼兩級管理 | |
| 影音 | 影像制式 | PAL／NTSC |
| 壓縮標準 | H.264 | |
| 圖像解析度 | 1080P／720P／960H／D1／CIF | |
| 重播品質 | 1080P／720P／D1／CIF | |
| 組合方式 | 4 路 1080P／4 路 720P／4 路 960H | |
| 解碼能力 | 1080P 即時 | |
| 錄影品質 | 1 到 6 級可配 | |
| 畫面顯示 | 支援 1、2、3、4 畫面顯示 | |
| 音訊壓縮 | G.726 | |
| 錄音方式 | 聲音與影像同步錄製 | |
| 錄影和重播 | 錄影方式 | 手動、警報 |
| 影像碼率 | 滿幀 4096Mbps，6 級畫質可選 | |
| 音訊碼率 | 8KB／s | |
| 儲存介質 | SD 卡 | |
| 影像查詢 | 按頻道或錄影類型 | |
| 即時重播 | 按頻道或按時間重播 | |
| 軟體升級 | 升級模式 | 手動升級、自動升級、遠程升級、緊急恢復 |
| 升級方法 | USB 介面、無線網路、SD 卡 | |
| 介面 | 音視頻輸入 | 4 路航空頭介面 |
| 音視頻輸出 | 1 路 VGA 視頻輸出，1 路航空頭音視頻輸出 | |
| 警報輸入 | 4 個數位輸入（2 路正／負觸發） | |
| SD 卡 | 支援最大 512G | |
| USB 介面 | 1 個 USB 2.0（支援全滑鼠操作，USB 延時自檢） | |
| 點火輸入 | 1 路 ACC 信號 | |
| 序列埠 | 1 路 LVTTL 電平 | |
| LED 指示燈 | PWR／RUN | |
| 磁片鎖 | 1 個 | |
| 調試序列埠 | 1 個 | |
| 擴充功能 | GPS／BD | 支援天線插入／拔出／短路檢測 |
| 3G／4G | 4G GSM 模組搭配中華電信門號（選購） | |
| WIFI | 802.11b／g／n，頻率 2.4GHz | |
| 電源與功率 | 電源輸入 | DC：10V～36V |
| 電源輸出 | 5V 300mA | |
| 功耗 | 待機 3mA，最大功耗 18W ＠12V 1.5A ＠24V 0.75A | |
| 工作溫度 | -20～70℃ | |
| 儲存 | 儲存容量 | 720P：1G／小時／頻道；960H：750M／小時／頻道 |
| 尺寸 | L×W×H | 142mm × 152mm × 32mm |
